波形沥青防水板

（波形沥青通风防水垫层）

型号：2000 X 1010 X 2.6 mm
波距：48 mm

波高：24 mm
颜色：黑色

每张面积：2.02 M2
沥青含量： >40%

吸水率：<20%
抗弯曲强度： 1460 N/M2

撕裂强度： 456 N
抗冲击性： 砂袋未穿透瓦

耐候性，冻融后撕裂强度：415 N
重量： 3.3 kg/m2

质保：15年，寿命超过50年
产品质量标准：

1、欧盟标准BS EN534:2006《波形沥青瓦》

2、中国团体标准T/CWA 201-2020《波形沥青瓦》

沥青波形防水板由木制纤维浸渍沥青加工生产，在高温高压环境积压而成，具有很高的机械强度、耐冲击力和抗压能力，同时又非常轻。正确施工，抗台风能力是200km/h(相当12级)。

沥青波形防水板广泛应用于大型屋面或坡度较小的屋面，波形结构可以使空气对流并通过屋脊流出，产生“烟囱效应”以此实现屋面的通风、排热、干燥等功能，也能提高面瓦的抗冻融性能和使用寿命。由于坡度小的屋面对通风性能的要求相对于坡度大的屋面相对更高，沥青波形瓦特别适用于此类屋面。

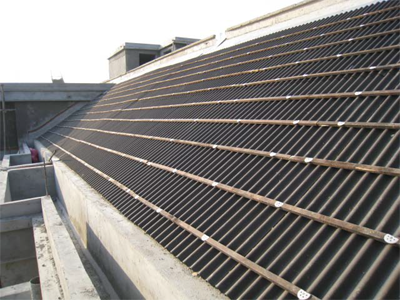

波形沥青防水板施工样板

造纸用的木浆纤维浸渍沥青，高温环境下压制而成的波形沥青防水板，沥青含量超过40%，吸水率低于20%，波形沥青防水板铺在坡屋面上的主要功能在于通风和防水.

波形沥青防水板（波形沥青通风防水垫层）施工工艺比较简单，左右搭接一个波，上下搭接10公分。波形沥青通风防水垫层通常是跟保温板和挂瓦条同时施工，用膨胀钉把这三样材料一次性固定在水泥基层，然后再把瓦片固定在挂瓦条上面。挂瓦条通常用木质龙骨或者镀铝锌挂瓦条。

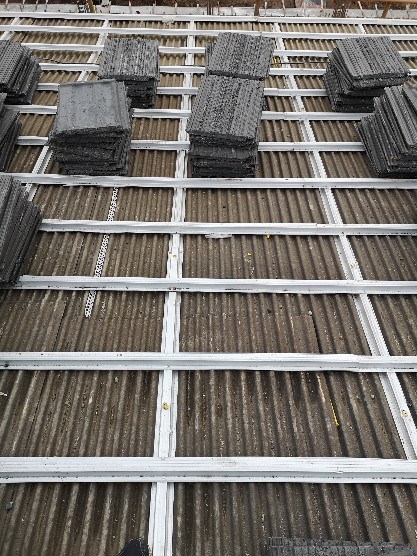

波形沥青防水板上挂镀锌钢龙骨挂瓦条，施工方案请点此查看

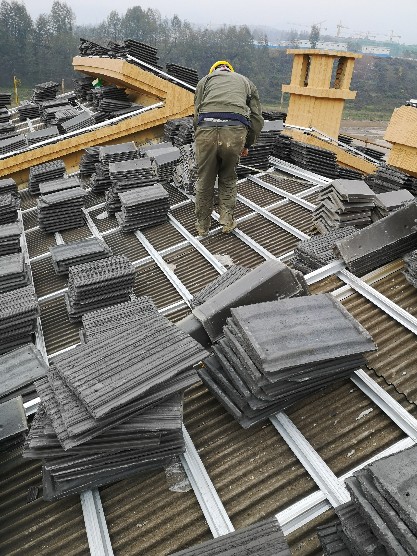

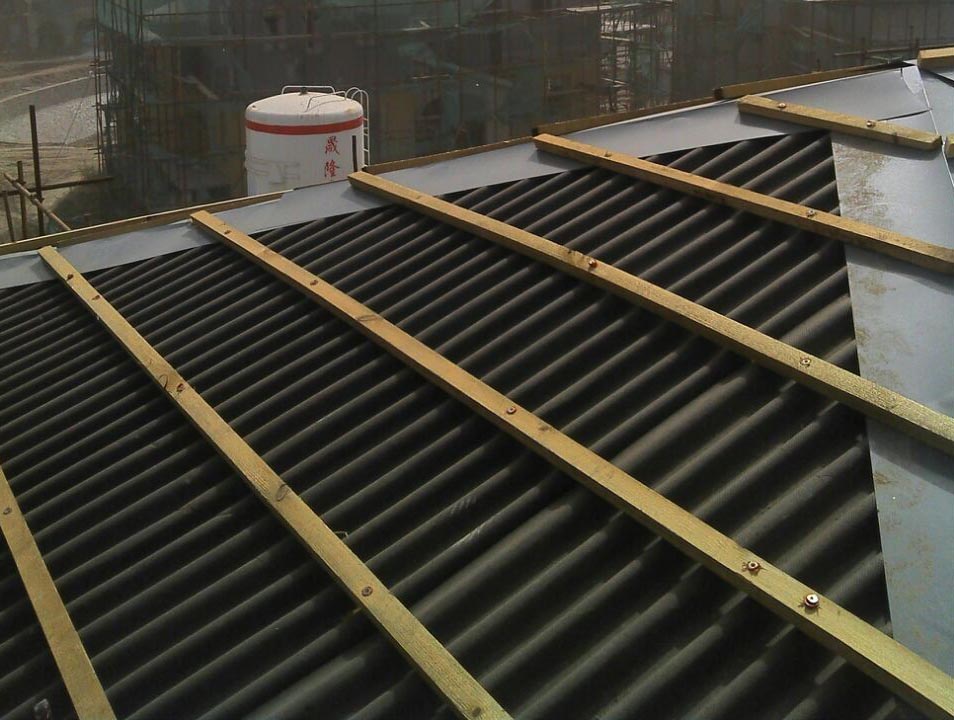

波形沥青通风防水垫层，上挂防腐木挂瓦条或者钢龙骨挂瓦条，再用膨胀钉固定的干法施工工艺

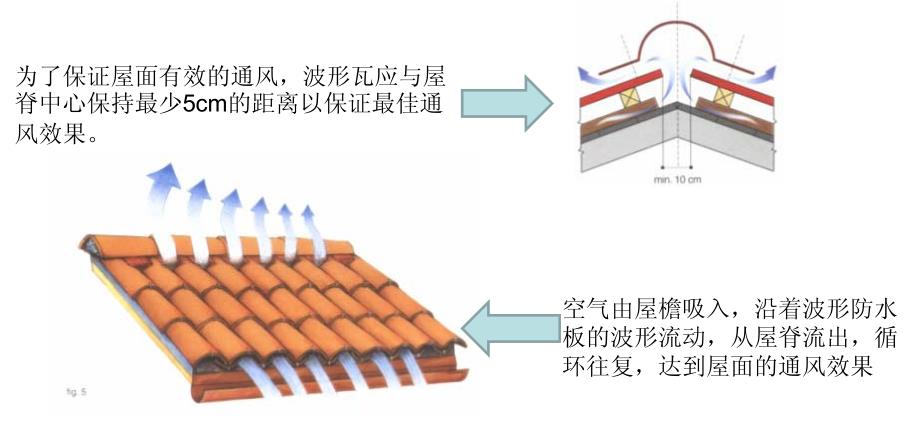

防水板通风示意图

波形沥青防水板施工图，用膨胀钉穿过镀铝锌钢挂瓦条和2.6厚波形沥青通风防水垫层，打入混凝土找平层4公分，然后瓦片再固定在钢龙骨挂瓦条

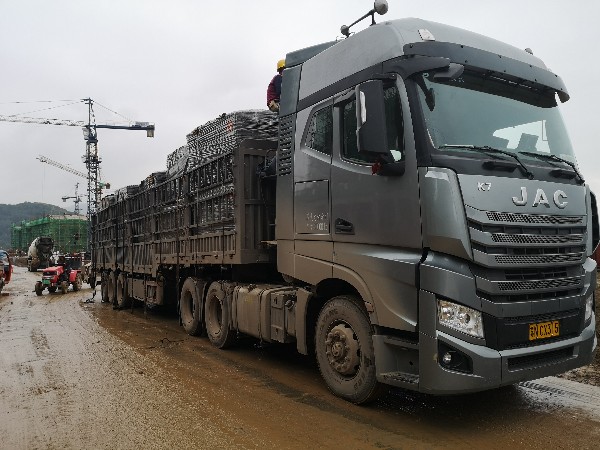

13米整车可以装8888平方米波形沥青防水板，9米6的平板车可以装13件共5252平米波形沥青防水板。上图为产品用13米拖挂车送至客户工地现场

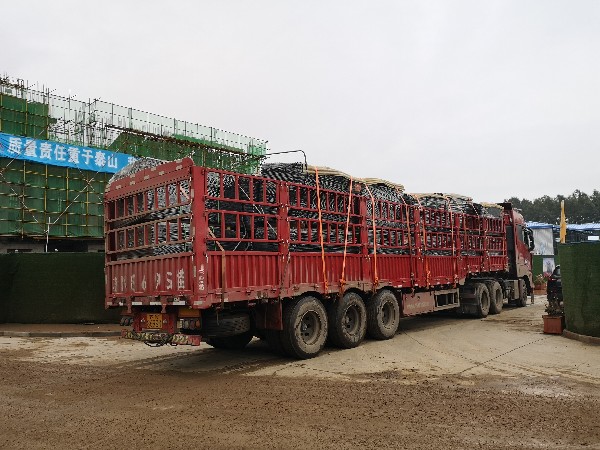

13米整车可以22件，每件200张，合计装4400张共8888平方米波形沥青防水板

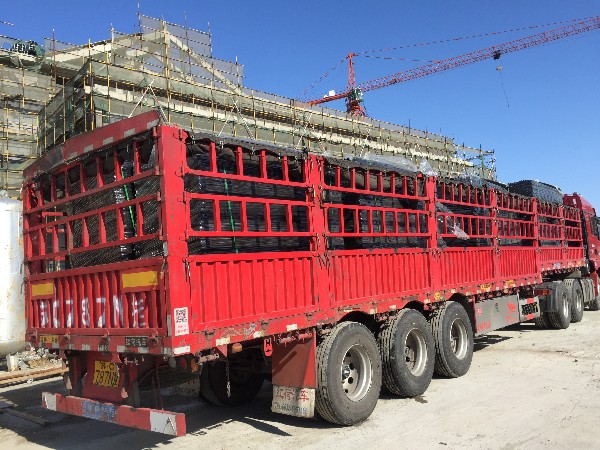

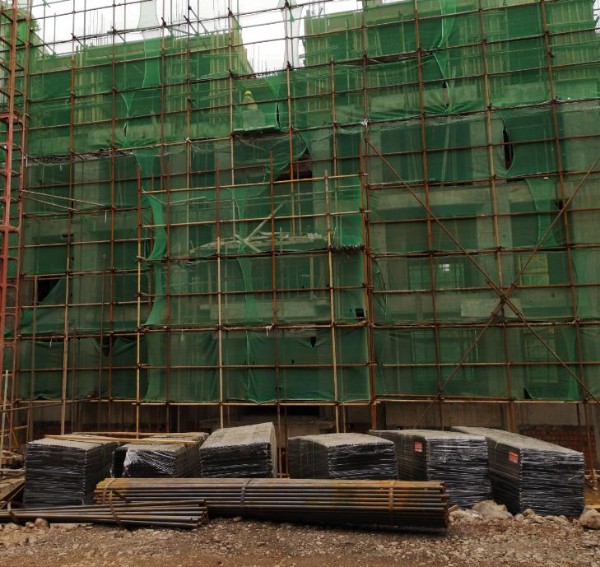

波形沥青防水板送至建筑工地

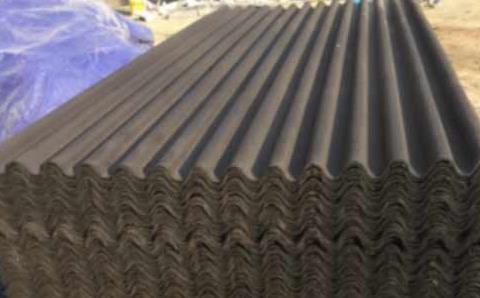

波形沥青防水板包装与运输

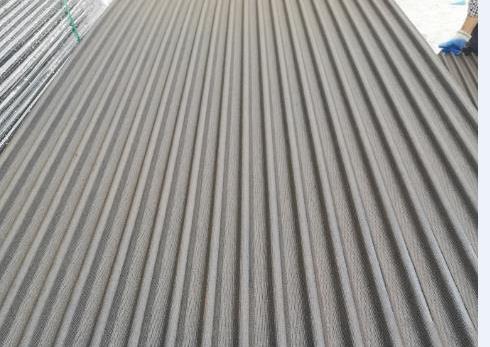

2.6厚波形沥青通风防水垫层生产与加工

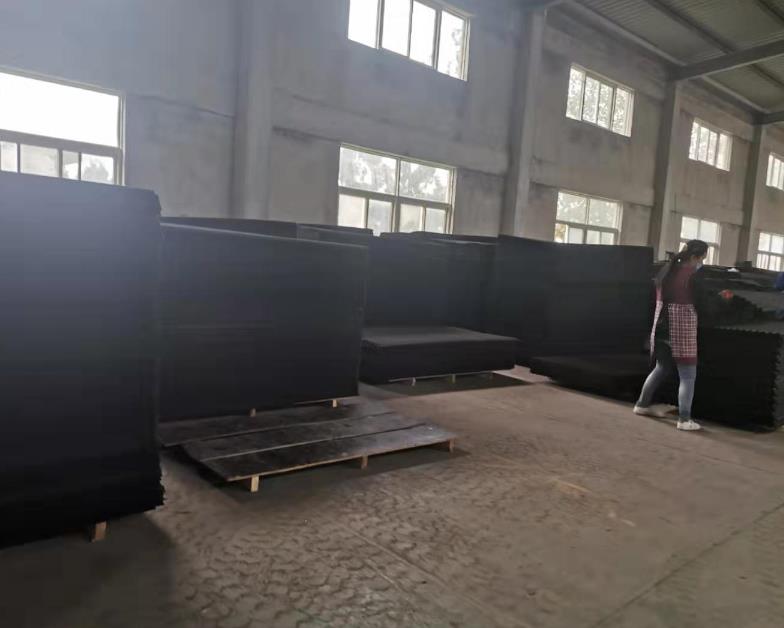

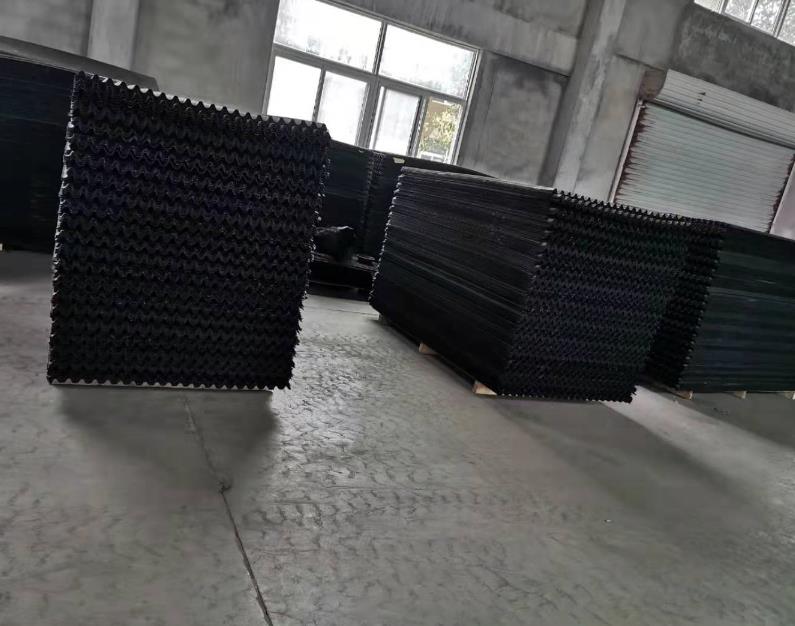

2.6厚波形沥青防水通风垫层库存

屋面防水通风用波形沥青防水板（2.6厚波形沥青防水通风垫层），木浆纤维作为胎体浸渍沥青，沥青含量超过40%，吸水率低于20%。

5.1 工艺流程:
基层处理一细部节点防水处理→波形防水板铺设前的防水卷材施工→铺设波形沥青防水板→波形防水板铺设后的防水卷材施工→挂瓦条安装→屋脊及檐口等节点处理→组织验收。
5.2 控制要点
(1)基层清理，将基层上面的松散杂物彻底清除，并用水冲洗干净，凸出基层的混凝土块、落地砂浆等用錾子逐步凿夫，局部露筋需要涂刷防锈漆，清除残留的对拉螺杆及 PVO管，用水泥砂浆封堵对拉螺栓孔洞:放线找平，对于2cm以上的涨模要进行剔凿处理。(2)防水板铺设前节点防水处理，檐口、天沟、外墙与坡屋面交接处等部位，本工程采用 SBS 卷材进行铺贴,卷材上返波形沥青防水板最低处至少250mm。(3)对于斜墙阴阳角交接处防水卷材在粘贴过程中要注意:伸出波形防水板的卷材是暂时不粘贴的，在施工过程中只撕开上半部分卷材的膜进行粘贴，下半部分卷材的膜在后续施工时才撕开。(4)波形沥青防水板之间搭接不少于1个波峰:上下相邻的波形瓦搭接应错缝排列:从檐口开始逐排向上铺设，搭接长度不小于100mm:沥青波形防水板从下向上一排一排的铺设:沥青波形防水板铺设过程中要正面向上。(5)波形沥青防水板铺设后防水卷材的施工，在粘贴防水卷材之前先将波形防水板上的灰尘用抹布清理干净，保证粘贴牢固:在粘贴的过程中，卷材沿着波的起伏粘贴，至少保证粘贴3个波峰:铺好防水板时一定注意，所有阴阳角的部位都要做防水卷材。6 节点构造
6.1 平板瓦屋脊节点
平板陶瓦屋脊处是坡屋面的渗漏风险点，因此需要用 SBS附加防水层做加强处理。屋脊两侧铺设附加防水层，各延伸至两侧防水板不小于250mm.

6.2坡谷构造

斜天沟部位的阴阳角防水附加层搭接长度需满足要求，天沟内铺设瓦片时要保证完成面低于坡屋面迎水面边缘，坡谷采用附加防水卷材，两侧各延伸500mm，沟瓦扣在防水板的下方。 立面交接处构造斜屋面与外墙交接处增加附加防水层，用聚合物防水砂浆收口，外立面有石材时将石材立在屋面瓦上，密封胶收口，

7.成品保护:

屋面施工的成品保护，在交叉施工条件下，屋面系统施工中各构造层不同程度受损、污染的现象严重，防水板波道受阻，清理不完全，陶瓦具有较高的吸水率，砂浆中水泥浆对筒瓦的污染几乎是不可逆的。后续的施工中拟采取的措施为:

(1)将对有可能受下道工序的砂浆、涂料污染影响的瓦面预先以塑料薄膜遮盖:

(2)陶瓦到现场的堆放场地采取维护和遮盖处理，以免使用前受污染。

The corrugated bituminous waterproofing board is a new type of waterproof material for roofing system ventilation,dehumidification,heat insulation,and it has a wide range of applications in emerging green energy-saving buildings. It is a large slope roof system combined with the corrugated bitumen waterproofing board used in a villa group project in Dongguan,Summarize the characteristics of the construction method,analyze the control points,and prove through practice that the construction method has good waterproof effect,high efficiency,good roof ventilation and drying effect,improved roof energy saving efficiency,extended roof life,low overall cost,and low maintenance cost.
