波形沥青防水板-施工方案

2023-02-01 17:37:18      点击:

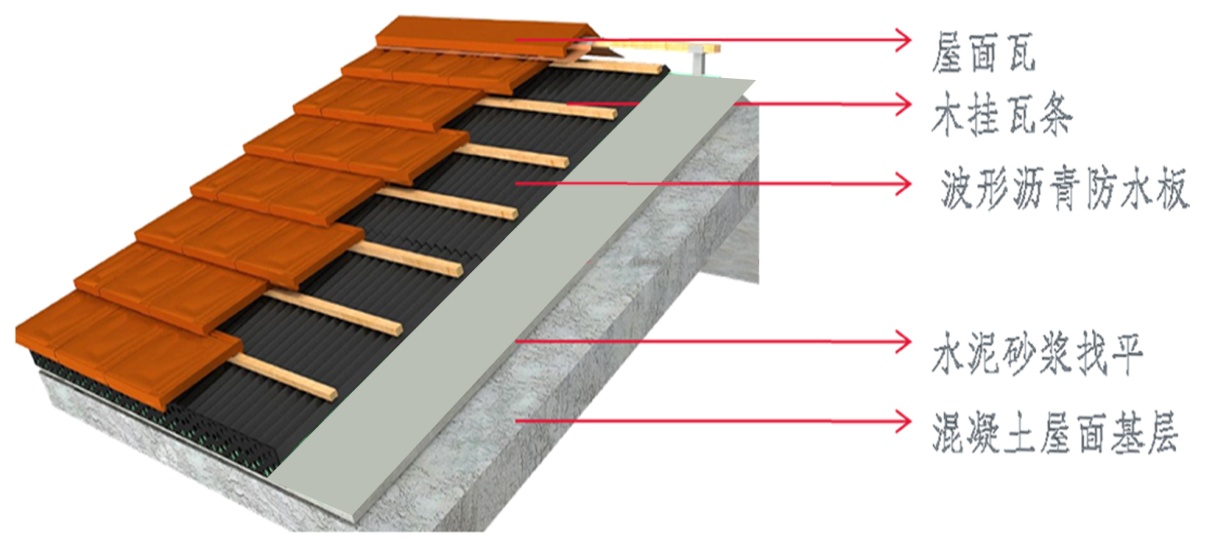

(一)波形沥青防水板施工示意图:

说明: B1.jpg












(二)施工步骤及详细要求

1、施工前检查:

安垒波形沥青防水板安装前,检查屋面的平整度及强度;平整度要求屋脊至檐口拉直线找平,2m靠尺检查误差在±5mm内为合格。

2、防水预处理:

斜天沟、檐口等部位需要做防水预处理。

1)    屋面的檐口部分:

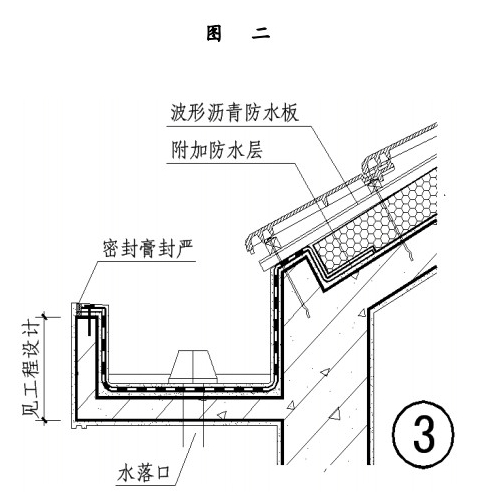

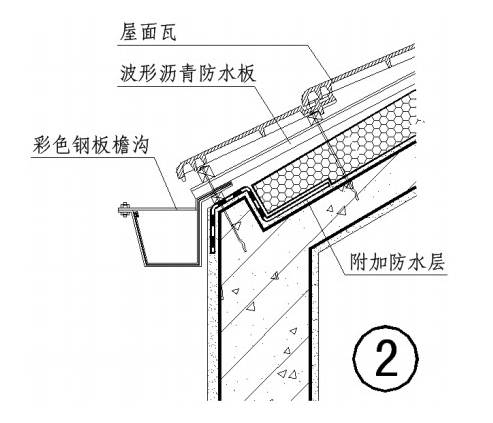

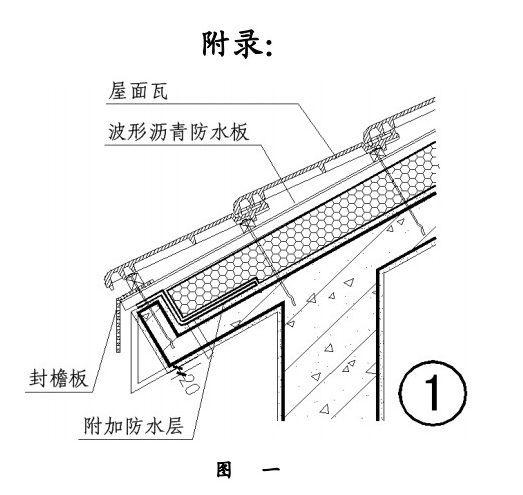

采用3mm自粘改性沥青防水卷材,铺设从檐口往屋脊方向以上延伸长度不小于500m。(参见附录图一、图二、图三)。

2)    斜天沟部位:

在阴沟部位:铺设保温板前,应做附加防水预处理,采用3mm自粘改性沥青防水卷材,阴沟中心向两侧各延伸至少250mm(具体根据汇水面积、两屋面阴沟夹角定,最多500mm);固定安垒波形防水板时,钉子位置距天沟中心线向上至少260mm,即钉子不穿过防水卷材,以确保防水效果。

3、铺设保温板

1)大面积铺设保温板:

可用砂浆点粘预固定,如果屋面坡度不大,可直接铺置保温板在屋面无需其它处理(详见保温板厂家提供的施工注意事项)。

2)    铺设斜天沟(阴沟)部位保温板时注意:

在有两坡相交的阴沟部位,应考虑所使用屋面瓦配套的阴沟瓦的弧度相应减薄保温板的厚度,满足阴沟瓦两侧的高点在安垒波形沥青防水板的下方,防水板要盖住阴沟瓦边缘往中心线方向2cm,防止防水板的水排到阴沟瓦下。(参见附录图四)。

注意:铺设阴沟瓦方法:用水泥砂浆卧浆做法将阴沟瓦固定在斜天沟,如果用其它金属成品阴沟瓦,可以将金属阴沟瓦机械固定在屋面基层或木方上。

4、安垒波形沥青防水板大面积施工做法

1)防水板铺设:

安垒波形沥青防水板产品介绍铺设屋面时采用整张施工,安装应从檐口向屋脊方向进行,由下向上逐块铺设直至屋脊处,上下搭接长度100mm,左右搭接为一个波。同时注意上下两排的纵向接缝不要做成通缝,错开1/31/2片宽度为好。

2)    挂瓦条要求:

挂瓦条需选用经过防腐处理的20×40mm的红、白松或其它松木条为宜;要求薄厚一直,结疤少,曲度和含水率都符合国家规范要求。

3)    膨胀钉固定:

使用膨胀钉穿透挂瓦条、安垒波形沥青防水板、保温板,进出屋面结构层至少40mm;膨胀钉鼻必须钉在安垒波形防水板的波峰部位,如钉孔位置打偏,务必拔出,在相邻的波峰重新打孔,并把打偏的钉孔用自粘卷材密封好保证不会漏水为合格。

4)    钻孔时注意要点:

膨胀钉的长度是挂瓦条、安垒波形沥青防水板、保温板的厚度加上进入屋面结构层40mm的总和;使用冲击钻打孔时,尽可能时钻头与屋面垂直,以保证钉子下去后,不会使挂瓦条产生位移。钻孔时应根据膨胀钉的长度,在钻头处做限位标志,以保证钻孔的深度一致。

5)    挂瓦条间距定位:

在挂瓦条上钻孔时建议使用木质条以固定两根挂瓦条的间距,挂瓦条间距为屋面瓦长度扣除上下两片瓦搭接长度,间隔条长度等于挂瓦条间距减去挂瓦条宽度。

5、安垒波形沥青防水板细部节点处理

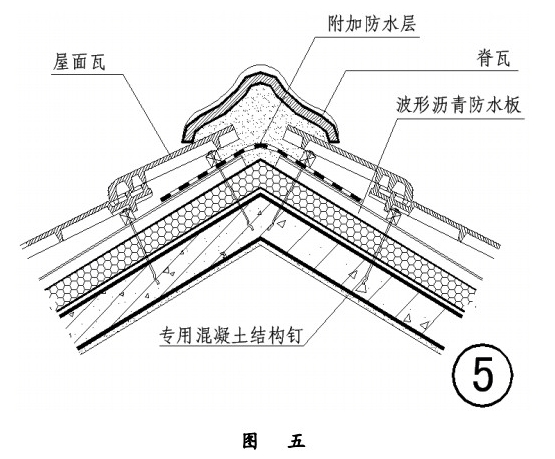

1)屋脊附加防水做法:(参见附录图五、六)。

屋脊处用3mm自粘改性沥青防水卷材封口,封口带以脊部中心线为基准左右搭接在防水板上不小于250mm

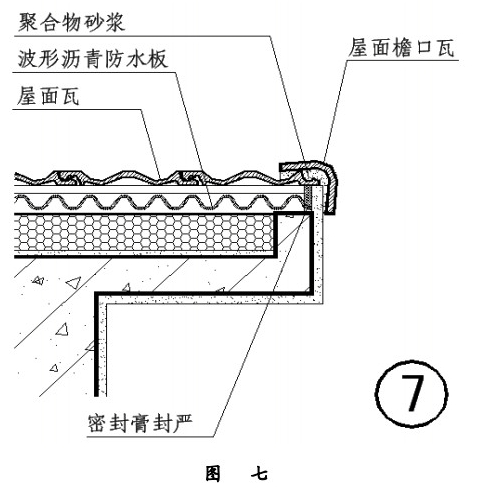

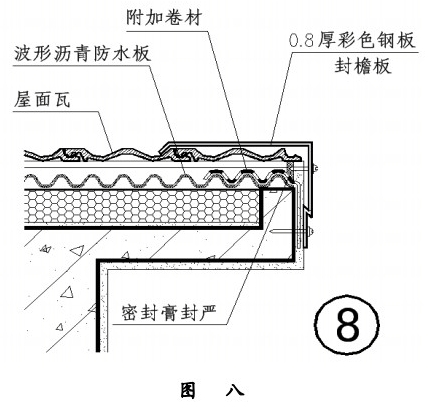

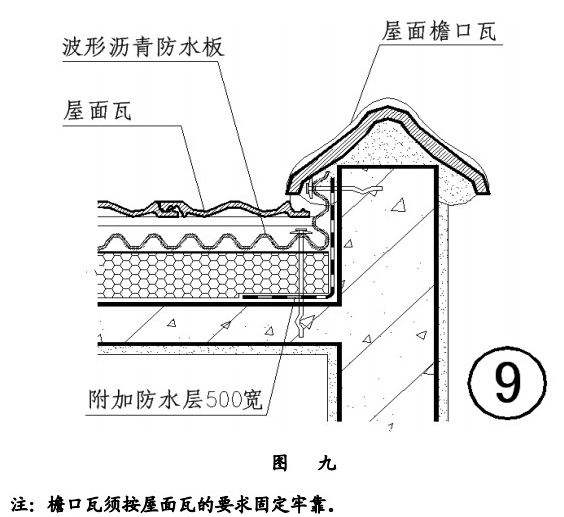

2)    悬山、硬山做法(参见附录图七、八、九)。

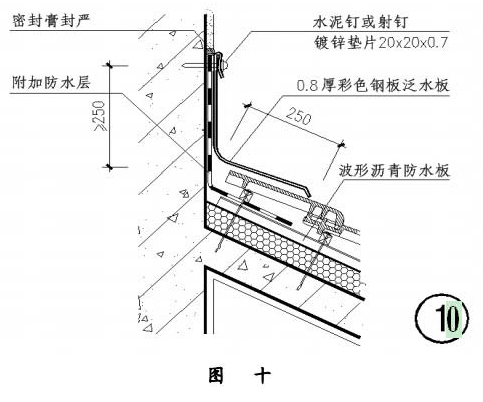

3)    立墙泛水做法(参见国标图集-07CJ1521页①图,见附图图十)。用3mm自粘改性沥青防水卷材(sbc120聚乙烯丙纶)下部搭接盖在防水板上不小于250mm,上墙部粘在墙上不小于250mm

4)    老虎窗泛水处理

两侧墙及老虎窗下部窗檐下墙泛水做法同立墙泛水做法,老虎窗顶部泛水需要用防水卷材上端压在防水板下部与防水板搭接250mm,下端盖在老虎窗顶部及两侧防水卷材上。

5)    斜天沟(阴沟)处理

防水板盖在防水预处理上搭接至少100mm,保证汇水不会溢流到屋面上。

6)    斜脊部处理:

斜脊部防水板拼接用防水卷材搭接密闭,卷材宽度500mm,左右各250mm与防水板搭接盖住,卷材用挂瓦条压住,固定挂瓦条的膨胀钉应该远离斜脊中心线至少250mm,防止钉穿卷材。

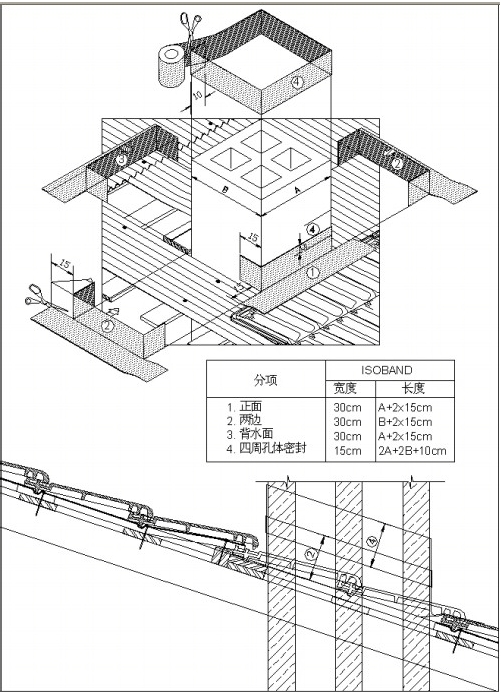

7)    出屋面烟囱泛水做法:

迎水面用500mm宽卷材上部压在防水板下,下部贴在烟囱墙上,两侧及背水面(下部)卷材泛水均为500mm宽卷材一端固定在墙上,一端盖在防水板上面。卷材长度裁剪时考虑角部包裹到另外一面的长度150mm(如下图)。

沥青波纹通风板施工图纸

附录:

沥青波纹板施工示意图

沥青波纹板

波形沥青防水板图三

波形通风板施工

波形沥青防水板施工照片

波形沥青防水板施工图

波形沥青防水板施工图


波形沥青防水板施工图

波形沥青防水板施工图

波形沥青防水板施工图

6 挂瓦条的安装


1)挂瓦条尺寸:20×40 mm,用膨胀钉固定在排水板上,

每平方米固定 1012个钉子。

2)挂瓦条应钉平整,牢固,上棱应成一直线。接头应在顺水条上,而且上下排之间的接头并要相互错开。

3)屋檐处应设两根挂瓦条(枕瓦条)。

4)屋面中有排水沟时,其排水沟的范围内不应安装挂瓦条。PVC 软性排水沟、铝质排水沟除外,此两种排水沟施工时,应先安装排水沟后安装挂瓦条,但挂瓦条的延伸长度不超过80mm。


7 、排水沟的安装和构筑

1)排水沟的构筑(待排水沟上部的主瓦安装后,再构筑此部分)

排水沟的构筑宽度应根据排水沟集水区面积的大小及地区降雨量决定。

2)排水沟瓦的铺设:排水沟瓦于两个坡屋面的瓦夹角处,使用水泥砂浆安平安直。


二、质量标准

1 、挂瓦条应分档均匀,铺钉平整、牢固,瓦面平整,行列整齐,搭接紧密,檐口平直。

2 、脊瓦应搭盖正确,间距均匀,封固严密;屋脊和斜脊应顺直,无起伏现象。

3 、泛水做法应符合设计要求,顺直整齐,结合严密,无渗漏。

三、成品保护

1、在波形沥青通风防水垫层能踩吗上行走时踩在挂瓦条上,或定制梯子状的木撑放到防水板上便于行走。

2 、石板瓦易碎尽量不要踩在做好的石板瓦上。

3 、裁切瓦片时,在瓦片标上编号,并尽量在屋面下进行,以免粉末沾水污染屋面。

四、应注意的质量问题

1 屋面结构找平层的整体平整度误差太大,造成挂瓦条放置不平整,导致瓦片搭接产生翘起,这样既容易产生渗漏现象,又容易施工时踩碎瓦片。

2 主瓦之间搭接、主瓦和配件瓦之间搭接长度未满足规范和设计要求,容易产生渗漏现象。

3 屋面节点的施工未按设计和规范要求,造成屋面漏水。

4 屋面的结构层、防水层和保温层等未按设计和规范严格施工,造成屋面漏水。

五、安全与维护

1 施工方要做好并维护屋面的安全措施,外檐维护做在水泥檐沟里面,保护屋面物品材料的坠落和施工人员的安全。

2 施工人员要维护好已经做好的外檐维护措施,屋面施工结束后方可拆除。
